前言

鈦合金因其高比強(qiáng)度、低密度等特性，被廣泛應(yīng)用于航空航天及海洋等領(lǐng)域 [1-3]。但同時(shí)鈦合金的氧溶解度很高，高溫條件下極易發(fā)生表面氧化，并且隨著氧的擴(kuò)散，會(huì)產(chǎn)生溶氧致脆問題，致使合金力學(xué)性能下降 [4]。當(dāng)環(huán)境中存在水蒸氣和 NaCl 鹽等腐蝕介質(zhì)時(shí)，腐蝕速率會(huì)顯著增加，這是因?yàn)?NaCl 和水蒸氣會(huì)與鈦合金中的鈦氧化物發(fā)生反應(yīng)，使致密氧化膜轉(zhuǎn)變成無保護(hù)性且富含擴(kuò)散通道的Na₄Ti₅O₁₂等 [5-7]。鈦合金抗高溫腐蝕性差的問題已成為制約其作為航空發(fā)動(dòng)機(jī)葉片、渦輪葉片等在海洋環(huán)境中使用的關(guān)鍵因素 [5,8]。合金化處理和施加防護(hù)涂層都可以提高鈦合金抗高溫腐蝕性。其中合金化是通過添加合金元素形成固溶體改變材料微觀組織，進(jìn)而改善性能。但元素的添加量影響著合金性能，當(dāng)添加量較少時(shí)，對(duì)抗高溫腐蝕、抗氧化性提升效果不明顯，添加量過多又會(huì)使合金力學(xué)性能下降，因此該方法具有一定局限性。通過表面改性在鈦合金表面引入防護(hù)涂層提升表面性能的同時(shí)幾乎不影響基體性能，是最佳選擇。

1、抗高溫腐蝕涂層的分類及其防護(hù)機(jī)制

目前鈦合金常用的抗高溫腐蝕涂層按性質(zhì)可分為金屬涂層（單一金屬涂層、二元合金涂層、三元合金涂層及多元合金涂層等）、非金屬涂層（氮化物涂層、氧化物涂層、搪瓷涂層及磷酸鹽涂層等）及金屬 / 非金屬復(fù)合涂層等。它們通過抑制腐蝕介質(zhì)的向內(nèi)擴(kuò)散，起到保護(hù)鈦合金基體的作用，可通過多種方法制備，如圖 1 所示。

1.1 金屬涂層

金屬涂層具有良好的韌性和抗氧化性特點(diǎn)，主要包括單一金屬涂層、二元合金涂層、三元合金涂層及多元合金涂層等。

1.1.1 單一金屬涂層

鉻（Chromium, Cr）等元素是重要的抗高溫氧化元素，在鈦合金上制備涂層可生成Cr₂O₃氧化膜起到高溫防護(hù)作用。根據(jù)李建普等 [9] 的研究，沉積 Cr 涂層的樣品在經(jīng)短時(shí)氧化后表面被Cr₂O₃氧化膜覆蓋，可對(duì)基體提供保護(hù)。但在長(zhǎng)期腐蝕環(huán)境下，氧等腐蝕介質(zhì)會(huì)逐漸通過晶界擴(kuò)散導(dǎo)致單一金屬涂層開裂、剝落和失效 [10]。因此其應(yīng)用受到了很大限制。

1.1.2 二元合金涂層

針對(duì)單一金屬涂層存在的問題，部分學(xué)者提出使用 2 種元素協(xié)同增強(qiáng)涂層的保護(hù)作用。Burkov 等 [11] 在 TC4 基體上沉積了 5 種不同 Al 含量的 TiAl 涂層，并在 900℃空氣中對(duì)其進(jìn)行了 100h 的氧化測(cè)試，結(jié)果表明，Al 含量為 68% 的涂層可以將基體抗氧化性提高 3.4 倍。Liu 等 [12] 在 TA2 鈦合金表面沉積了 Ti-Ni 梯度涂層，涂層的相組成主要為 NiTi、NiTi₂和Ni₃Ti，在 800℃高溫中經(jīng) 100h 氧化測(cè)試后，無涂層樣品表面形成非致密的TiO₂層，空隙的存在使氧原子更容易滲入加速氧化，而涂層樣品則表現(xiàn)出了較好的抗氧化性。為進(jìn)一步探究二元合金涂層高溫海洋環(huán)境下的性能，Zhang 等 [13] 研究了 TiAl 涂層和 NiAl 涂層在 700℃的 NaCl 和水蒸氣中的腐蝕性能，結(jié)果表明，兩種涂層分別由TiAl₃相和Ni₂Al₃、NiAl₃相組成，腐蝕后質(zhì)量增加較裸材分別降低了 26.1% 和 92.0%；TiAl 涂層在鹽和水蒸氣協(xié)同作用下提供的保護(hù)作用較小，而 NiAl 涂層由于表面的Ni2Al3阻擋層和致密Al₂O₃氧化層，耐腐蝕性提高顯著。

1.1.3 三元合金涂層

Si 等元素可以增加 Al 原子的擴(kuò)散速率，常被添加至二元合金涂層中促進(jìn)表面形成更多的Al₂O₃相。劉洪喜等 [14] 等采用激光熔覆技術(shù)在 TC4 鈦合金表面分別制備了 Ti、Al、Si 比為 41∶41∶18 和 35∶35∶30 的 2 種涂層，并在 800℃對(duì)其進(jìn)行氧化測(cè)試，涂層的氧化增重較裸材分別降低了 90% 和 92%。這歸因于涂層表面生成的致密TiO₂、Al₂O₃和SiO₂氧化膜阻礙了氧的擴(kuò)散。Li 等 [15] 對(duì)比了有無 TiAlSi 涂層的 Ti65 合金在 800℃下恒溫氧化 240h 后的質(zhì)量變化，結(jié)果顯示，裸材氧化增重為80.24mg/cm2，有涂層的試樣氧化增重為3.30mg/cm2，是裸材增重的 1/24。在 TC4 鈦合金上制備了不同 Nb 和 Si 含量的 TiAl-xNb 涂層、x 涂層和 xy 涂層，用Na2SO4和 NaCl 的混合物作為熱腐蝕介質(zhì)，對(duì)各涂層在 800℃下進(jìn)行了 300h 的腐蝕測(cè)試，如圖 2 是腐蝕后各涂層的厚度損失圖。可見，隨著 Nb、Si 元素添加量的增加，涂層厚度損失量減小，其中 Si 元素的影響更為顯著。上述結(jié)果與圖 3 所示的 TiAl-xNbySi 涂層的熱腐蝕機(jī)理有關(guān)，Nb 的添加促進(jìn)了涂層中TiAl3相的形成，在腐蝕早期使得涂層表面形成了連續(xù)致密的Al₂O₃層，可有效阻擋腐蝕介質(zhì)，并且該層下方還形成了由Al₂O₃、TiO₂、SiO₂和Nb2O5組成的氧化膜，隨著腐蝕不斷進(jìn)行，這些氧化物與腐蝕介質(zhì)反應(yīng)生成Na2O-Al₂O₃-TiO₂-SiO₂復(fù)合物浮上表面，阻止腐蝕介質(zhì)與氧化膜直接接觸，進(jìn)一步減緩了腐蝕速率，顯著提高了涂層樣品的耐熱腐蝕性。

1.1.4 多元合金涂層

多元合金涂層包括 MCrAlY 涂層和高熵合金涂層，其中 MCrAlY 涂層中 M 為 Ni、Co 或 NiCo，Cr 和 Al 元素會(huì)生成保護(hù)性的Al₂O₃和Cr₂O₃氧化膜，Y 元素的加入可以提高氧化膜的黏附性 [17,18]。彭小敏等 [19] 在 TC4 鈦合金表面沉積了 NiCrAlY 涂層，并研究了其高溫氧化行為，結(jié)果表明：經(jīng) 700℃或 800℃氧化 100h 后，裸材的氧化速率分別為18.25、52.83ug/(cm². h)，而涂層表面形成了由Al₂O₃和Cr₂O₃組成的氧化膜，氧化速率分別降低為8.92、34.63ug/(cm². h)。此外，MGrAIY 涂層還常被用作中間層。Gong 等 [20] 將其作為擴(kuò)散阻擋層在純鈦基底上沉積了 Al/ NiCrAlY 復(fù)合涂層，如圖 4 展示了不同涂層經(jīng) 800℃氧化 100 次循環(huán)（氧化 50min 空冷 20min 為 1 個(gè)循環(huán)）后的表面形貌。可見單一 Al 涂層表面有多條明顯可見裂紋且出現(xiàn)剝落，相比之下，雙相 Al/ NiCrAlY 涂層上的氧化皮仍然保持完整。

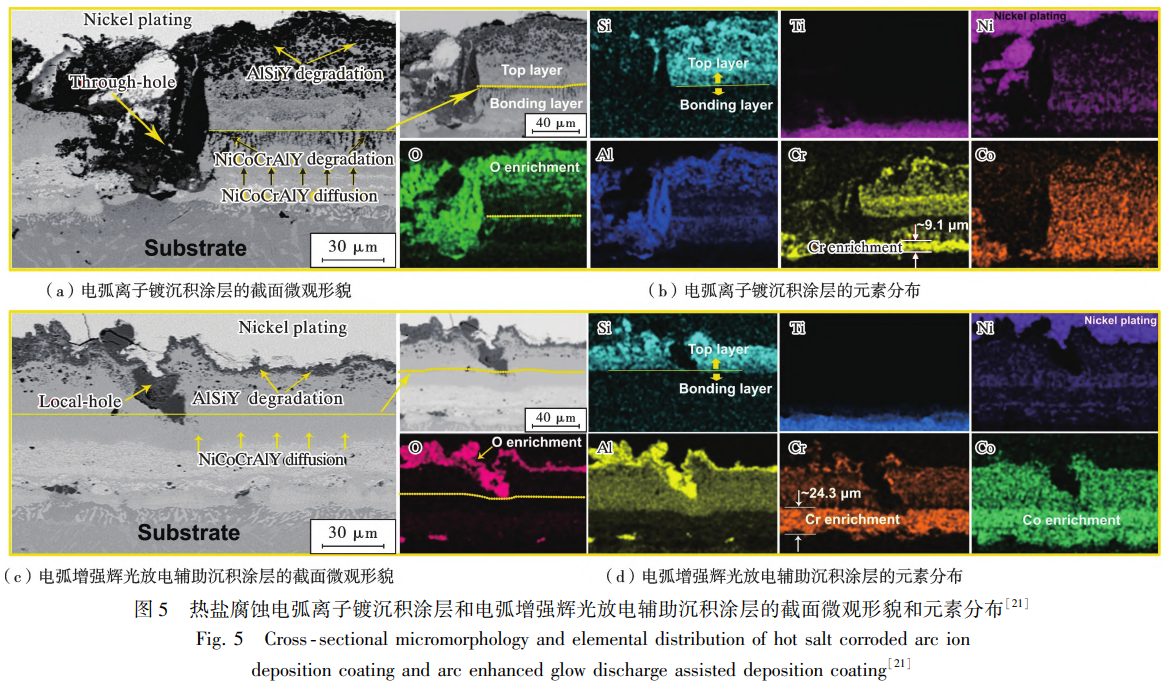

Xue 等 [21] 對(duì)比了電弧離子鍍沉積和電弧增強(qiáng)輝光放電輔助沉積的復(fù)合涂層在Na2SO4和 NaCl 混合物中的腐蝕情況，如圖 5 為其經(jīng) 650℃、1000h 腐蝕后的的 SEM 截面圖像和元素圖譜，電弧離子鍍涂層中出現(xiàn)大面積腐蝕產(chǎn)物和通道，進(jìn)而使 NiCoCrAlY 層發(fā)生擴(kuò)散，腐蝕嚴(yán)重，而電弧增強(qiáng)輝光放電輔助沉積的 AlSiY 層致密，僅出現(xiàn)了輕微腐蝕。

高熵合金因具有高熵效應(yīng)、晶格畸變效應(yīng)、遲滯擴(kuò)散效應(yīng)和雞尾酒效應(yīng)而表現(xiàn)出良好的綜合性能 [22]。其中高熵效應(yīng)和遲滯擴(kuò)散效應(yīng)協(xié)同使得高熵合金具備出色的抗高溫氧化性和熱穩(wěn)定性。因此，高熵合金涂層在高溫應(yīng)用領(lǐng)域也得到了廣泛關(guān)注。Cui 等 [23] 在 TC4 鈦合金上電火花沉積了TiVCrNiSi0.1涂層，對(duì)其進(jìn)行 700℃氧化試驗(yàn)，結(jié)果表明，裸材經(jīng) 50h 氧化后出現(xiàn)了氧化層大面積剝落，而涂層樣品因 Si 的加入，裂紋發(fā)生了自愈合，并且在氧化層與基體之間形成的非晶相SiO₂有效阻止了基體元素的外擴(kuò)散和 O 的內(nèi)擴(kuò)散，使氧化速率降低了 15%。Li 等 [24] 在 TC4 合金表面制備了 CoCrFeNiTiNb 高熵合金涂層，并研究了Y₂O₃對(duì)其在 800℃下高溫抗氧化性和Na₂SO₄與 NaCl 混合鹽中耐熱腐蝕性的影響，發(fā)現(xiàn)Y₂O₃的添加使涂層氧化速率和熱腐蝕速率分別降低了 43% 和 58%，歸因于Y₂O₃增強(qiáng)了氧化物和腐蝕產(chǎn)物層的致密性和結(jié)合性能。

1.2 非金屬涂層

金屬涂層通過形成氧化膜阻擋腐蝕介質(zhì)擴(kuò)散起到保護(hù)作用，但隨著涂層中的有益元素不斷消耗，金屬涂層的抗高溫腐蝕能力會(huì)逐漸下降，最終難以起到保護(hù)作用。非金屬涂層結(jié)構(gòu)穩(wěn)定，具有優(yōu)異的抗氧化性和高溫穩(wěn)定性等特征，不容易發(fā)生腐蝕退化。常用的非金屬涂層有氮化物涂層、氧化物涂層、搪瓷涂層及磷酸鹽涂層等。

1.2.1 氮化物涂層

Ti (Al) N 涂層是使用最廣泛的防護(hù)涂層之一。于玉城等 [25] 通過離子鍍?cè)?TC4 合金表面制備了 TiN 涂層，并對(duì)其進(jìn)行了 10h 為 1 個(gè)周期的循環(huán)氧化實(shí)驗(yàn)，結(jié)果顯示，涂層樣品 700℃氧化 130h 后僅發(fā)生局部氧化，200h 后氧化面積雖稍有增大，此時(shí)氧化增重也僅為基材的 30%。梁愉等 [26] 研究了 TiAlN 涂層對(duì) TC4 鈦合金在 550℃干燥空氣下抗固態(tài) NaCl 的腐蝕性能影響，裸材經(jīng)熱腐蝕增重超過1.5mg/cm2，而涂層樣品后腐蝕增重僅有0.2mg/cm2。除此之外，CrN 涂層也具有較好的高溫穩(wěn)定性，常被用作鈦合金抗高溫腐蝕涂層。武姣姣 [27] 在鈦合金上制備了Cr2N和 CrN 涂層，研究了其在NaCl^-H2O-O2環(huán)境下 600℃腐蝕行為，結(jié)果顯示，腐蝕后Cr2N涂層表面被包含Cr₂O₃和TiO₂以及 CrN 的腐蝕產(chǎn)物覆蓋，且出現(xiàn)嚴(yán)重剝落，CrN 涂層則局部輕微腐蝕，腐蝕產(chǎn)物中未檢測(cè)出基體元素 Ti，表現(xiàn)出良好的抗高溫腐蝕性能。

1.2.2 氧化物涂層

氧化物涂層已處于氧化態(tài)，穩(wěn)定的氧化層可有效阻礙腐蝕介質(zhì)向基體擴(kuò)散。趙昕睿等 [28] 為了提高 TC4 鈦合金的抗高溫氧化性，在其表面制備了以Al2TiO5和金紅石型TiO₂相為主的微弧氧化陶瓷涂層，經(jīng)循環(huán)氧化后，涂層樣品增重0.73mg/cm2，較裸材降低了 96%。Zhang 等 [29] 利用陰極等離子體電解沉積法制備了Al₂O₃涂層，涂層與基體結(jié)合力強(qiáng)，所提供的氧擴(kuò)散通道少，因此涂層樣品在 700℃下氧化 100h 時(shí)的氧化速率較裸材顯著降低。Xu 等 [30] 用同樣的方法在 Ti-5553 合金表面沉積的SiO₂涂層，經(jīng) 600℃氧化后，致密的SiO₂涂層作為擴(kuò)散屏障阻礙了基體元素的向外擴(kuò)散和腐蝕介質(zhì)的向內(nèi)擴(kuò)散，氧化增重較裸材最高可降低約 2 個(gè)數(shù)量級(jí)。

1.2.3 搪瓷涂層

搪瓷涂層是一種以SiO₂為主要成分的復(fù)合陶瓷涂層，具有致密的結(jié)構(gòu)和優(yōu)異的高溫穩(wěn)定性，可抵抗大多數(shù)腐蝕性介質(zhì)，且制備工藝簡(jiǎn)單、成本低，作為保護(hù)涂層顯示出了廣闊的應(yīng)用前景 [31]。Zheng 等 [32] 比較了涂覆 TiAlN 和搪瓷涂層的 TC4 合金在 450℃下 NaCl 和水蒸氣中的腐蝕行為，結(jié)果顯示，裸材由于發(fā)生腐蝕產(chǎn)物剝落而導(dǎo)致質(zhì)量損失，TiAlN 涂層出現(xiàn)少許質(zhì)量增重，而搪瓷涂層基本無質(zhì)量變化，因此盡管 2 種涂層都可降低合金的腐蝕速率，但搪瓷涂層優(yōu)于 TiAlN 涂層。Xiong 等 [33] 評(píng)估了搪瓷涂層對(duì) Ti60 合金在 700~800℃含 NaCl 蒸氣的潮濕空氣中的協(xié)同腐蝕行為，結(jié)果如圖 6，搪瓷涂層可以顯著降低 Ti60 合金的腐蝕質(zhì)量增加，且溫度升高基本不影響防護(hù)性能。Chen 等 [34] 在 TC4 合金上涂覆搪瓷涂層，研究了其 800℃下氧化行為，結(jié)果顯示 100h 后質(zhì)量增加僅為1.755mg/cm2。

1.2.4 磷酸鹽涂層

磷酸鹽涂層是一種耐腐蝕、熱穩(wěn)定性好且無毒環(huán)保的綠色涂層，制備工藝簡(jiǎn)單，在各領(lǐng)域中得到了廣泛關(guān)注。Han 等 [35] 以非晶態(tài)AlPO₄為粘結(jié)劑，Al₂O₃/SiC基陶瓷顆粒為填料，成功地在 Ti65 合金表面制備了致密涂層，該涂層在 650℃表現(xiàn)出了良好的抗氧化性。趙菲等 [36] 在同種基體上制備了Al+AlPO₄和 Al+SiC+AlPO₄2 種磷酸鹽涂層，并進(jìn)行了 650℃的等溫氧化實(shí)驗(yàn)，結(jié)果顯示，涂層樣品的氧化增重分別為裸材的 1/5 和 1/4。李建呈等 [37] 也做了類似工作，即以Al(H₂PO4)₃為成膜物，以SiO₂陶瓷相為填料，在 Ti65 合金表面制備了硅溶膠改性的磷酸鹽涂層，經(jīng) 650℃鹽水蒸氣環(huán)境腐蝕 100h 后，裸材發(fā)生嚴(yán)重腐蝕，表面生成了疏松腐蝕產(chǎn)物，而磷酸鹽涂層依舊致密，特別是硅溶膠與Al(H₂PO₄)₃質(zhì)量比為 1:4 時(shí)表現(xiàn)出更好的耐高溫腐蝕性。

1.3 金屬 / 非金屬復(fù)合涂層

金屬 / 非金屬復(fù)合涂層表現(xiàn)出金屬和非金屬的綜合性能，如高硬度、良好的結(jié)合強(qiáng)度以及優(yōu)異的耐高溫和耐腐蝕性能，可作為提高鈦合金抗高溫腐蝕能力的有效候選涂層。Zhang 等 [38] 采用離子鍍技術(shù)在 TC4 鈦合金上沉積了 Ti/ TiAlN 復(fù)合多層涂層，并研究了其在 600℃下固體 NaCl、H2O和O2環(huán)境中的耐腐蝕性，結(jié)果顯示，腐蝕后裸材質(zhì)量增加在6.0mg/cm2以上，而厚度 0.15μmTi 的復(fù)合多層涂層直到腐蝕 200h 時(shí)的質(zhì)量增加依然保持在0.38mg/cm2，表現(xiàn)出了較優(yōu)異的抗高溫腐蝕性能。Du 等 [39] 在 TC4 鈦合金上制備了 TiSiCN/ Ag 納米復(fù)合涂層，裸材和涂層進(jìn)行 550℃NaCl 鹽腐蝕后的 XRD 及表面和截面微觀形貌分別如圖 7 和圖 8 所示。

另外，圖 9 是二者的腐蝕機(jī)理圖。鈦合金裸材被熱腐蝕后形成松散的腐蝕產(chǎn)物NaxTiyOz，成為裂紋來源，其次中間產(chǎn)物TiCl₄在高溫下具有揮發(fā)性，容易造成鈦合金內(nèi)部微孔，加劇了腐蝕。而涂層因?yàn)?Ag 的添加抑制了柱狀晶生成，減少了Cl^-和氧的擴(kuò)散通道，并且 Ag 能有效結(jié)合Cl^-形成較穩(wěn)定的 AgCl，抑制腐蝕產(chǎn)物NaxTiyOz和TiCl₄的生成。此外，Ag 還可以促進(jìn) TiSiCN 氧化生成TiO₂，進(jìn)一步提高了涂層的抗高溫腐蝕性能。除多層層狀復(fù)合結(jié)構(gòu)外，楊畢肖 [40] 在 TA10 鈦合金表面制備了 2 種硬質(zhì)顆粒增強(qiáng)金屬 / 非金屬復(fù)合涂層，分別為NiCr-MoSi₂和NiCr-MoSi₂-B4C復(fù)合涂層，并分別研究了它們?cè)诳諝夂退魵猸h(huán)境下 700~800℃的氧化性能，2 種涂層因分別生成了SiO₂和B₂O₃氧化膜而阻止了 O 的擴(kuò)散，進(jìn)而相較于 NiCr 涂層都表現(xiàn)出了更好的抗氧化性能。

2、鈦合金表面抗高溫腐蝕涂層制備方法

以上圍繞鈦合金抗高溫腐蝕性差的問題，總結(jié)了多種防護(hù)涂層體系，針對(duì)不同的涂層，可采用不同的制備方法。下面對(duì)制備鈦合金抗腐蝕涂層常用的方法進(jìn)行了簡(jiǎn)單總結(jié)，如表 1，包括噴涂技術(shù)、物理氣相沉積技術(shù)、液相等離子技術(shù)及高能束沉積技術(shù)等 [41-44]。

表 1 鈦合金表面涂層制備方法 Table1 Preparation method of titanium alloy surface coating

2.1 噴涂技術(shù)

在鈦合金涂層制備方法中，噴涂技術(shù)具有操作簡(jiǎn)單、生產(chǎn)效率高的優(yōu)點(diǎn)，可制備大尺寸部件，受到了廣大學(xué)者的關(guān)注，包括熱噴涂、等離子體噴涂等。噴涂溫度一般都較高，特別是等離子火焰溫度可超過 10000℃[63]，可以熔化熔點(diǎn)很高的合金及陶瓷粉末，保證陶瓷顆粒能有效融入合金涂層中，該方法在制備鈦合金表面陶瓷顆粒增強(qiáng)涂層方面表現(xiàn)出了巨大優(yōu)勢(shì)。

2.2 物理氣相沉積技術(shù)

物理氣相沉積技術(shù)包括真空蒸發(fā)、磁控濺射和離子鍍，其中磁控濺射和離子鍍技術(shù)應(yīng)用較廣泛。磁控濺射的工作原理為電子在電場(chǎng)作用下與惰性氣體如氬氣發(fā)生碰撞，產(chǎn)生氬離子，氬離子轟擊靶材，靶材原子獲得能量逸出表面，最終沉積在鈦合金基體上形成涂層，金屬和陶瓷涂層都可用該技術(shù)沉積。多弧離子鍍是制備鈦合金抗高溫腐蝕涂層最常用的技術(shù)之一，可制備出不同類型涂層 [51,64,65]，且所制備的涂層均勻致密、純度高、與基材結(jié)合性好。

2.3 高能束沉積技術(shù)

高能束沉積技術(shù)包括激光熔覆、電火花沉積、等離子堆焊技術(shù)等。激光熔覆技術(shù)利用高能激光束將鈦合金基體與涂料同時(shí)熔融形成熔池，再使它們迅速冷卻凝固，形成涂層，具有冷卻速度快、效率高、成分可控及涂層與基體結(jié)合良好等優(yōu)點(diǎn) [66]。電火花沉積技術(shù)中陽極材料在放電的影響下經(jīng)歷電侵蝕，隨后轉(zhuǎn)移到陰極，混合，并與鈦合金粘合，可用來制備厚而連續(xù)的涂層，且同樣具有效率高的優(yōu)點(diǎn) [11,23]。等離子堆焊技術(shù)具有溫度高、穩(wěn)定性好、制備的涂層致密且與基體結(jié)合強(qiáng)度高等優(yōu)點(diǎn)，是一種高效、綠色的表面改性技術(shù) [67-69]。Zhao 等 [70] 利用此技術(shù)在 TC4 鈦合金上合成 TiC 增強(qiáng)鈦基復(fù)合涂層，提高了鈦合金的耐腐蝕性能。若通過該技術(shù)在鈦合金表面制備含 Cr 等涂層，可提高合金的高溫性能，因此該技術(shù)在未來有望成為制備鈦合金抗高溫腐蝕涂層的選擇。

2.4 液相等離子技術(shù)

液相等離子技術(shù)包含微弧氧化和陰極等離子體電解沉積等。微弧氧化利用弧光放電產(chǎn)生的瞬間高溫高壓作用，常被用于鈦、鎂、鋁等金屬及合金表面原位生長(zhǎng)金屬氧化物涂層。該方法制備的膜層與鈦合金基體結(jié)合力強(qiáng)、韌性好且具有良好的耐高溫沖擊和耐腐蝕性能，是一種操作簡(jiǎn)單、綠色環(huán)保的方法 [71]。電解液成分、電壓及頻率等都會(huì)影響所制備涂層的性能 [72]，其中電解液直接參與氧化膜的形成，故電解液體系的選擇對(duì)制備出具有抗高溫腐蝕性能的涂層具有重要影響。與微弧氧化技術(shù)相比，陰極等離子體電解沉積技術(shù)是近年來發(fā)展起來的一項(xiàng)技術(shù)，具有效率高、成本低、膜層成分可調(diào)等優(yōu)點(diǎn)，具有很大應(yīng)用潛力 [29]。

近年來，第一性原理計(jì)算、機(jī)器學(xué)習(xí)、有限元等模擬方法發(fā)展迅速。Yu 等 [73,74] 利用第一性原理計(jì)算研究了涂層的熱力學(xué)及高溫性能，驗(yàn)證了涂層設(shè)計(jì)的合理性。Kanyane 等 [75] 則利用有限元分析模型模擬了 TC4 合金表面激光熔覆高熵涂層時(shí)的傳熱現(xiàn)象。Chen 等 [76] 利用機(jī)器學(xué)習(xí)設(shè)計(jì)了具有所需性能的鈦合金，為將來設(shè)計(jì)具有一定性能的涂層提供了指導(dǎo)。因此利用合理的模擬手段輔助試驗(yàn)在鈦合金表面制備涂層可實(shí)現(xiàn)低成本、高效率地提高其性能，對(duì)拓展合金的應(yīng)用范圍及延長(zhǎng)其使用壽命具有重要意義。

3、總結(jié)與展望

綜上，在鈦合金表面制備防護(hù)涂層基本不影響基體性能且能提高鈦合金的表面性能。所制備涂層中，單一金屬涂層阻止氧擴(kuò)散的能力有限，有學(xué)者則通過添加適量的有益元素如 Al、Si、Nb、Ni 等制備二元、三元及多元合金涂層，這些元素具有優(yōu)異的抗高溫氧化和耐腐蝕性能。但是，隨著時(shí)間增加，涂層中有益元素不斷消耗，金屬涂層最終也會(huì)面臨失效問題。非金屬涂層結(jié)構(gòu)穩(wěn)定，可有效阻止基體元素的外擴(kuò)散和腐蝕介質(zhì)的內(nèi)擴(kuò)散，但其脆性較大。除金屬和非金屬涂層外，制備的金屬 / 非金屬復(fù)合涂層包括多層復(fù)合涂層以及顆粒增強(qiáng)復(fù)合涂層，得到了較廣泛應(yīng)用。

為進(jìn)一步提高鈦合金的抗高溫腐蝕性能，未來的研究應(yīng)集中在以下幾個(gè)方面。首先，優(yōu)化涂層體系，延長(zhǎng)涂層穩(wěn)定性壽命。特別是針對(duì)于金屬涂層使用過程中存在的氧化層反復(fù)生成 - 開裂 - 剝落循環(huán)，進(jìn)而最終導(dǎo)致涂層失效的問題，優(yōu)化涂層設(shè)計(jì)，使其在開裂階段能實(shí)現(xiàn)裂紋的自修復(fù)，對(duì)延長(zhǎng)涂層的保護(hù)時(shí)間具有重要意義。其次，采用不同制備方法相結(jié)合，制備具有納米復(fù)合結(jié)構(gòu)的涂層，可以兼具金屬和非金屬涂層的共同優(yōu)勢(shì)。再次，在提高鈦合金抗高溫腐蝕性能的同時(shí)，也應(yīng)考慮兼顧其抗磨損、抗疲勞等性能，因此開發(fā)多功能一體化的涂層研究具有一定現(xiàn)實(shí)意義。最后，隨著科技發(fā)展，第一性原理計(jì)算、有限元分析等模擬手段逐漸得到重視，結(jié)合理論計(jì)算和模擬預(yù)測(cè)涂層性能，優(yōu)化涂層的設(shè)計(jì)和制備成為當(dāng)前鈦合金高溫腐蝕防護(hù)的重要方向。

參考文獻(xiàn)

[1] SRIVASTAVA M, JAYAKUMAR V, UDAYAN Y, et al. Additive manufacturing of titanium alloy for aerospace applications: Insights into the process, microstructure, and mechanical properties[J]. Applied Materials Today, 2024, 41: 102481.

[2] LI PF, WANG YH, LI L, et al. Ablation oxidation and surface quality during laser polishing of TA15 aviation titanium alloy[J]. Journal of Materials Research and Technology, 2023, 23: 6101-6114.

[3] GIROUD T, VILLECHAISE P, NA?T-ALI A, et al. Anisotropy in tensile properties of a high strength metastable β titanium alloy[J]. Materials & Design, 2024, 247: 113401.

[4] SUN JF, LU HF, WANG Z, et al. High-temperature oxidation behaviour of Ti65 titanium alloy fabricated by laser direct energy deposition[J]. Corrosion Science, 2024, 229: 111866.

[5] FAN L, LIU L, YU ZF, et al. Corrosion Behavior of Ti60 Alloy under a Solid NaCl Deposit in Wet Oxygen Flow at 600℃[J]. Scientific Reports, 2016, 6(1): 29019.

[6] CISZAK C, POPA I, BROSSARD JM, et al. NaCl^-induced corrosion of Ti-6Al-4V alloy at high temperature[J]. Corrosion Science, 2016, 110: 91-104.

[7] CISZAK C, POPA I, BROSSARD JM, et al. NaCl Induced High-Temperature Corrosion of β21S Ti Alloy[J]. Oxidation of Metals, 2017, 87(5): 729-740.

[8] LI MY, LIU DX, YANG J, et al. The evolution process and internal corrosion mechanisms of hot salt corrosion on TC11 titanium alloy[J]. Journal of Materials Research and Technology, 2024, 30: 8760-8773.

[9] 李建普，盧旭東，李冬冬。艦用鈦合金及鉻涂層抗氧化和腐蝕性能研究 [J]. 電鍍與精飾，2024, 46 (5): 72-76. LI JP, LU XD, LI DD. Research on oxidation resistance and corrosion resistance of marine titanium alloy and chromium coating [J]. Plating and Finishing, 2024, 46 (5): 72-76.

[10] ZENG SQ, LI FG. Research Status of Aluminum Base Coating on Titanium Alloy[J]. Coatings, 2023, 13(9): 1525.

[11] BURKOV AA, CHIGRIN PG. Synthesis of Ti-Al intermetallic coatings via electrospark deposition in a mixture of Ti and Al granules technique[J]. Surface and Coatings Technology, 2020, 387: 125550.

[12] LIU FC, MAO YQ, LIN X, et al. Microstructure and high temperature oxidation resistance of Ti-Ni gradient coating on TA2 titanium alloy fabricated by laser cladding[J]. Optics & Laser Technology, 2016, 83: 140-147.

[13] ZHANG MM, LIANG Y, FENG M, et al. Corrosion behaviour of aluminide coatings on Ti-based alloy in the marine environment at high temperature[J]. Corrosion Science, 2022, 209: 110750.

[14] 劉洪喜，趙艷爽，張曉偉，等。激光熔覆原位自生 Ti-Al-Si 復(fù)合涂層的微觀組織和高溫抗氧化性能 [J]. 光學(xué)精密工程，2019, 27 (2): 316-325. LIU HX, ZHAO YS, ZHANG XW, et al. Microstructure and high temperature oxidation resistance of laser cladding in situ synthesis Ti-Al-Si composite coatings [J]. Optics and Precision Engineering, 2019, 27 (2): 316-325.

[15] LI FG, HE W, HU XY. Effect of Cr on microstructure and high temperature oxidation resistance of Ti-Al-Si composite coatings prepared by two-step hot-dipping + pre-oxidation method on Ti65 alloy[J]. Applied Surface Science, 2024, 678: 161070.

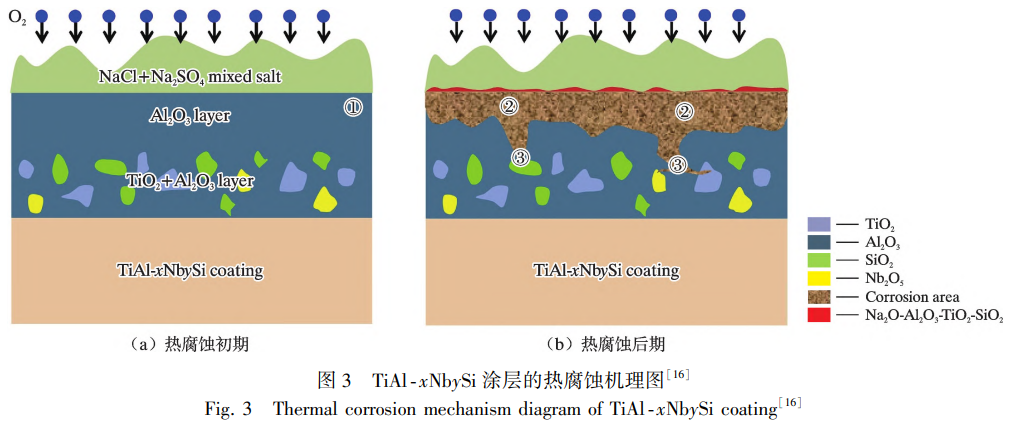

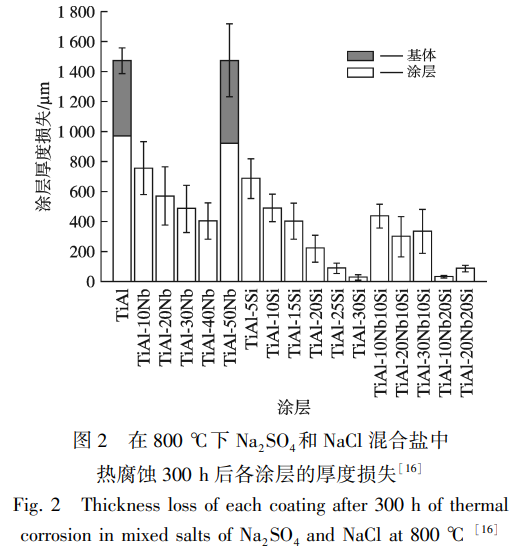

[16] DAI J, ZHANG H, SUN C, et al. The effect of Nb and Si on the hot corrosion behaviors of TiAl coatings on a Ti-6Al-4V alloy[J]. Corrosion Science, 2020, 168: 108578.

[17] 孫日，王鐵鋼，李偉，等. Pt 改性梯度 NiCrAlY 涂層的熱腐蝕行為研究 [J]. 材料保護(hù)，2024, 57 (3): 28-37. SUN R, WANG TG, LI W, et al. Hot Corrosion Behavior of Pt Modified Gradient NiCrAlY Coatings [J]. Materials Protection, 2024, 57 (3): 28-37.

[18] PEREIRA JC, ZAMBRANO JC, TOBAR MJ, et al. High temperature oxidation behavior of laser cladding MCrAlY coatings on austenitic stainless steel[J]. Surface and Coatings Technology, 2015, 270: 243-248.

[19] 彭小敏，夏長(zhǎng)清，王金惠，等. TC4 鈦合金沉積 NiCrAlY 涂層的氧化行為 [J]. 中國有色金屬學(xué)報(bào)，2008 (4): 601-607. PENG XM, XIA CQ, WANG JH, et al. Oxidation behavior of TC4 titanium alloy with NiCrAlY coating [J]. The Chinese Journal of Nonferrous Metals, 2008 (4): 601-607.

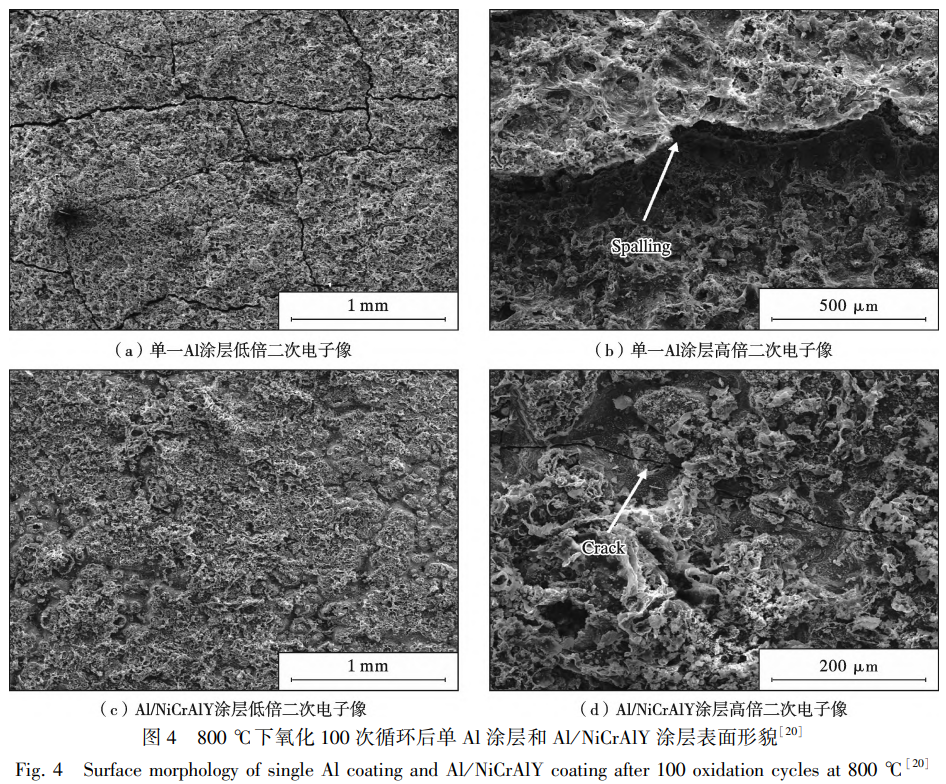

[20] GONG X, CHEN RR, WANG Q, et al. Cyclic oxidation behavior and oxide scale adhesion of Al/ NiCrAlY coating on pure titanium alloy[J]. Journal of Alloys and Compounds, 2017, 729: 679-687.

[21] XUE GM, WANG Z, XIANG L, et al. Enhancing hot corrosion performance of NiCoCrAlY/ AlSiY coating by arc enhanced glow discharge[J]. Materials Letters: X, 2022, 13: 100130.

[22] CHEN J, ZHOU XY, WANG WL, et al. A review on fundamental of high entropy alloys with promising high-temperature properties[J]. Journal of Alloys and Compounds, 2018, 760: 15-30.

[23] CUI MH, DING XY, LIAN Y, et al. Self-healing performance and wear resistance of electro-spark deposition TiVCrNiSi0.1 coating on Ti6Al4V alloy at high temperature[J]. Surface and Coatings Technology, 2024, 478: 130491.

[24] LI Z, ZHAO W, YU KD, et al. Effect of Y₂O₃ on microstructure and properties of CoCrFeNiTiNb high entropy alloy coating on Ti-6Al-4V surface by laser cladding[J]. Journal of Rare Earths, 2024, 42(3): 586-599.

[25] 于玉城，王振玲，韓嘉平，等. TiN 涂層對(duì) TC4 合金高溫抗氧化性能的影響 [J]. 金屬世界，2024 (4): 49-53. YU YC, WANG ZL, GUO JP, et al. Effect of TiN Plating on Oxidation Resistance of TC4 Alloy at High Temperature [J]. Metal World, 2024 (4): 49-53.

[26] 梁愉，李鈺，趙敏霞，等. TiAlN 涂層對(duì)鈦合金的熱腐蝕防護(hù)作用研究 [J]. 材料研究與應(yīng)用，2022, 16 (6): 928-933. LIANG Y, LI Y, ZHAO MX, et al. Study on the hot corrosion protection of TiAlN coating on titanium alloy [J]. Materials Research and Application, 2022, 16 (6): 928-933.

[27] 武姣姣。鉻系涂層的結(jié)構(gòu)控制及防護(hù)機(jī)理研究 [D]. 合肥：中國科學(xué)技術(shù)大學(xué)，2024. WU JJ. Structural control and protection mechanism of chromium-based coatings [D]. Hefei: University of Science and Technology of China, 2024.

[28] 趙昕睿，王樹棋，付博達(dá)，等. TC4 合金微弧氧化涂層的組織結(jié)構(gòu)與高溫氧化行為研究 [J]. 材料保護(hù)，2023, 56 (7): 31-37. ZHAO XR, WANG SQ, FU BD, et al. Study on the Microstructure and High Temperature Oxidation Behavior of Micro-Arc Oxidation Coating on TC4 Alloy [J]. Materials Protection, 2023, 56 (7): 31-37.

[29] ZHANG SG, ZHAO C, ZHANG J, et al. C-Al?O? coatings prepared by cathode plasma electrolytic deposition on TC4 substrate for better high temperature oxidation resistance[J]. Surface and Coatings Technology, 2021, 405: 126585.

[30] XU S, LU TT, SHEN KJ, et al. High temperature oxidation resistance of Ti-5553 alloy with electro-deposited SiO? coating[J]. Materials Chemistry and Physics, 2022, 275: 125306.

[31] DAI JJ, ZHU JY, CHEN CZ, et al. High temperature oxidation behavior and research status of modifications on improving high temperature oxidation resistance of titanium alloys and titanium aluminides: A review[J]. Journal of Alloys and Compounds, 2016, 685: 784-798.

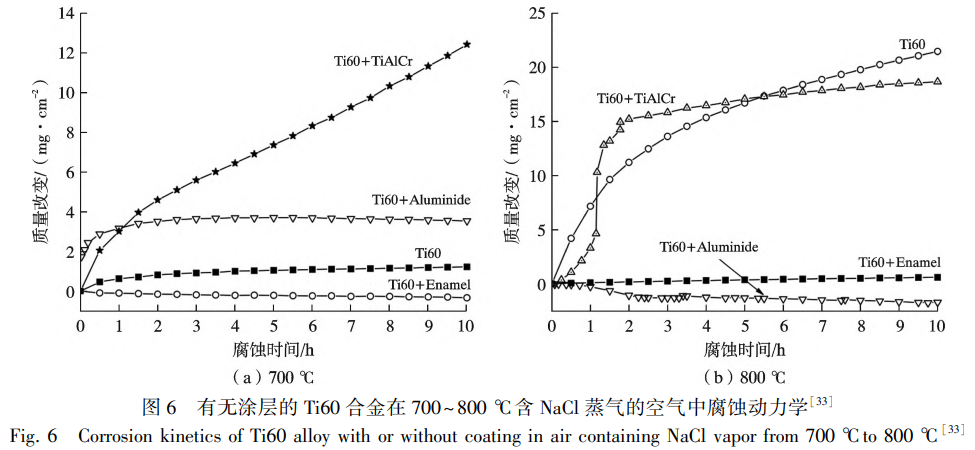

[32] ZHENG DY, ZHU SL, WANG FH. The influence of TiAlN and enamel coatings on the corrosion behavior of Ti6Al4V alloy in the presence of solid NaCl deposit and water vapor at 450℃[J]. Surface and Coatings Technology, 2007, 201(12): 5859-5864.

[33] XIONG YM, ZHU SL, WANG FH. Synergistic corrosion behavior of coated Ti60 alloys with NaCl deposit in moist air at elevated temperature[J]. Corrosion Science, 2008, 50(1): 15-22.

[34] CHEN MH, LI WB, SHEN ML, et al. Glass-ceramic coatings on titanium alloys for high temperature oxidation protection: Oxidation kinetics and microstructure[J]. Corrosion Science, 2013, 74: 178-186.

[35] HAN RF, TARIQ N, LI JY, et al. A novel phosphate-ceramic coating for high temperature oxidation resistance of Ti65 alloys[J]. Ceramics International, 2019, 45(18, Part A): 23895-23901.

[36] 趙菲，牛合全，孔令艷。磷酸鹽涂層對(duì) Ti65 合金抗高溫氧化性能的影響研究 [J]. 鑄造設(shè)備與工藝，2024 (4): 74-81. ZHAO F, NIU HQ, KONG LY. Effect of Phosphate Coating on Anti- temperature Oxidation Properties of Ti65 Alloy [J]. Foundry Equipment & Technology, 2024 (4): 74-81.

[37] 李建呈，趙京，謝新，等。鈦合金表面磷酸鹽涂層的制備及在高溫鹽 - 水蒸氣環(huán)境中的腐蝕行為研究 [J]. 中國腐蝕與防護(hù)學(xué)報(bào)，2024, 44 (1): 159-166. LI JC, ZHAO J, XIE X, et al. Preparation of Phosphate Coatings on Ti-alloy and Their Corrosion Behavior Beneath Salt-mixture in Water Vapor Flow [J]. Journal of Chinese Society for Corrosion and Protection, 2024, 44 (1): 159-166.

[38] ZHANG MM, XIN L, DING XY, et al. Effects Ti/ TiAlN composite multilayer coatings on corrosion resistance of titanium alloy in solid NaCl^-H?O-O? at 600℃[J]. Journal of Alloys and Compounds, 2018, 734: 307-317.

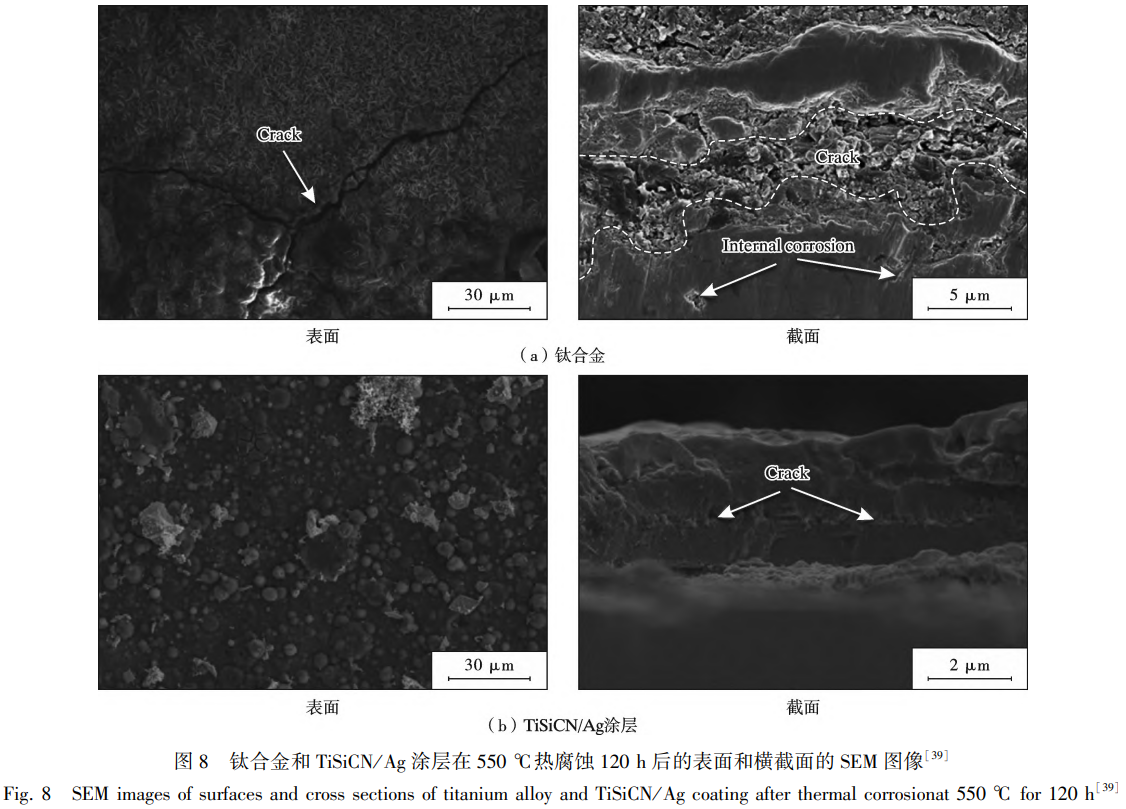

[39] DU DL, GAO ZR, CAO Z, et al. NaCl^-induced hot-corrosion behavior and mechanism of TiSiCN/ Ag nanocomposite coatings by arc ion plating[J]. Corrosion Science, 2023, 222: 111406.

[40] 楊畢肖。陶瓷相摻雜 NiCr 復(fù)合涂層對(duì)鈦合金高溫抗氧化性能的影響 [D]. 昆明：昆明理工大學(xué)，2023. YANG BX. Effect of ceramic phase doped NiCr composite coating on high temperature oxidation resistance of titanium alloy [D]. Kunming: Kunming University of Science and Technology, 2023.

[41] TIAN FX, GAO QY, WANG LL, et al. The effect of Ta alloyed state on the corrosion resistance of TC4 surface laser cladding high entropy alloy[J]. Journal of Materials Research and Technology, 2025, 34: 220-232.

[42] SUN ZP, HE GY, MENG QJ, et al. Corrosion mechanism investigation of TiN/ Ti coating and TC4 alloy for aircraft compressor application[J]. Chinese Journal of Aeronautics, 2020, 33(6): 1824-1835.

[43] ZHONG YS, SHI LP, LI MW, et al. Characterization and thermal shock behavior of composite ceramic coating doped with ZrO? particles on TC4 by micro-arc oxidation[J]. Applied Surface Science, 2014, 311: 158-163.

[44] FENG J, WANG J, YANG KL, et al. Microstructure and performance of YTaO? coating deposited by atmospheric plasma spraying on TC4 titanium alloys surface[J]. Surface and Coatings Technology, 2022, 431: 128004.

[45] VASSEN R, BAKA N, MACK D, et al. A Perspective on Thermally Sprayed Thermal Barrier Coatings: Current Status and Trends[J]. Journal of Thermal Spray Technology, 2022, 31(4): 685-698.

[46] 李光全。鈦合金表面制備金屬 - 陶瓷復(fù)合高溫抗氧化涂層的研究 [D]. 沈陽：沈陽工業(yè)大學(xué)，2024. LI GQ. Study on the preparation of metal-ceramic composite high temperature oxidation resistant coating on titanium alloy surface [D]. Shenyang: Shenyang University of Technology, 2024.

[47] JEGADEESWARAN N, RAMESH MR, BHAT KU. Hot Corrosion Studies on As-received and HVOF Sprayed Al?O?+CoCrAlTaY on Ti-31 Alloy in Salt Environment[J]. Procedia Engineering, 2013, 64: 1013-1019.

[48] ZHAO YP, HU Y, YANG Y, et al. Microstructure and properties of plasma sprayed NbC-Al?O? composite coatings[J]. Ceramics International, 2024, 50(24, Part C): 54955-54965.

[49] CHEN L, SUN ZR, LI CJ, et al. Response of NiCrAl-bentonite abradable seal coatings to thermal/ salt corrosion[J]. Corrosion Science, 2024, 233: 112111.

[50] SCHALK N, TKADLEC ZM, MITTERER C. Hard coatings for cutting applications: Physical vs. chemical vapor deposition and future challenges for the coatings community[J]. Surface and Coatings Technology, 2022, 429: 127949.

[51] ZHOU DW, WANG ZY, ZHANG Y, et al. Stimulated corrosion damage of Ti-Al-N multilayer coatings under interval salt spray and hot condition[J]. Corrosion Science, 2023, 222: 111431.

[52] LI R, GU Y, ZENG FH, et al. High temperature diffusion behavior between Ta-10W coating and CP-Ti and TC4 alloy[J]. Surface and Coatings Technology, 2021, 406: 126669.

[53] WANG D, LIN SS, DUAN DYZ, et al. Thermal shock resistance of Cr/ CrN/ Cr/ CrAlN multilayer anti-erosion coating[J]. Surface and Coatings Technology, 2023, 470: 129776.

[54] 孫欽碩。海洋環(huán)境下氮化物涂層耐沖蝕耐腐蝕性能研究 [D]. 蘭州：西北師范大學(xué)，2023. SUN QS. Study on erosion and corrosion resistance of nitride coatings in marine environment [D]. Lanzhou: Northwest Normal University, 2023.

[55] HE ZN, WANG SH, LI RZ, et al. Effect of stress loading on hot salt corrosion behavior of TiAlTaN/ CrAlN multilayer coatings[J]. Corrosion Science, 2023, 220: 111286.

[56] SUN JF, LIN ZQ, QIN BH, et al. Effect of Si content on the microstructure and high temperature oxidation resistance of TiAlCrNiSi high-entropy alloy films synthesized by multi-target magnetron co-sputtering[J]. Journal of Alloys and Compounds, 2024, 970: 172674.

[57] WU QL, LONG WM, ZHANG L, et al. A review on ceramic coatings prepared by laser cladding technology[J]. Optics & Laser Technology, 2024, 176: 110993.

[58] TIAN YX, XIAO HQ, YOU CC, et al. High-temperature oxidation and wear properties of laser cladded Ti-Al-N composite coatings[J]. Transactions of Nonferrous Metals Society of China, 2023, 33(6): 1779-1791.

[59] ZHANG S, QI WJ, ZHANG R. Effect of Ti content on wear and high-temperature oxidation resistances of laser-clad CoCrMoNbTi? high-entropy alloy coatings[J]. Materials Letters, 2023, 345: 134490.

[60] LI J, CUI XF, GUAN YJ, et al. Analysis of oxidation behavior of laser cladding SiC-Ti based composite strengthening coating[J]. Materials Characterization, 2023, 204: 113210.

[61] TANG Y, YANG CP, SUN QQ, et al. Effects of TiC particles on tribological and corrosion resistance of PEO coating on TC4 alloy[J]. Corrosion Communications, 2024, 14: 1-10.

[62] LIU C, ZHANG J, ZHANG S, et al. Preparation and properties of ceramic coatings by cathode plasma electrolytic deposition on titanium alloy[J]. Surface and Coatings Technology, 2017, 325: 708-714.

[63] 王哲昊，呂緒明。等離子噴涂技術(shù)在工程陶瓷涂層制備中的應(yīng)用現(xiàn)狀及展望 [J]. 材料導(dǎo)報(bào)，2024, 38 (11): 52-61. WANG ZH, LYU XM. Application Status and Prospect of Plasma Spraying for Preparing Engineered Ceramic Coatings [J]. Materials Reports, 2024, 38 (11): 52-61.

[64] 曹鑫，熊能，李聰健，等。偏壓梯度 TiAlN 涂層高溫氧化與抗高溫粒子沖蝕性能 [J]. 功能材料，2023, 54 (12): 12163-12168. CAO X, XIONG N, LI CJ, et al. High temperature oxidation and high temperature particle erosion resistance of bias gradient TiAlN coating [J]. Journal of Functional Materials, 2023, 54 (12): 12163-12168.

[65] DU D, GAO ZR, CAO Z, et al. NaCl^-induced hot-corrosion behavior and mechanism of TiSiCN/ Ag nanocomposite coatings by arc ion plating[J]. Corrosion Science, 2023, 222: 111406.

[66] JING Z, CAO QQ, JUN H. Corrosion, wear and biocompatibility of hydroxyapatite bio-functionally graded coating on titanium alloys surface prepared by laser cladding[J]. Ceramics International, 2021, 47(17): 24641-24651.

[67] CHEN D, LIU D, LIU Y, et al. Microstructure and fretting wear resistance of γ/ TiC composite coating in situ fabricated by plasma transferred arc cladding[J]. Surface and Coatings Technology, 2014, 239: 28-33.

[68] LI Y, CUI X, JING, et al. Influence of magnetic field on microstructure and properties of TiC/ cobalt-based composite plasma cladding coating[J]. Surface and Coatings Technology, 2017, 325: 555-564.

[69] WU M, LYU X, WANG C, et al. Effect of pool temperature on microstructure and corrosion resistance of PTAW Ni layer[J]. Journal of Materials Research and Technology, 2024, 30: 2945-2954.

[70] ZHAO T, ZHANG S, ZHOU FQ, et al. Microstructure evolution and properties of in-situ TiC reinforced titanium matrix composites coating by plasma transferred arc welding (PTAW)[J]. Surface and Coatings Technology, 2021, 424: 127637.

[71] 王香潔，王平，劉毅，等。添加 HfO?對(duì)鈦合金微弧氧化膜層特性的影響 [J]. 稀有金屬材料與工程，2023, 52 (10): 3452-3460. WANG XJ, WANG P, LIU Y, et al. Effect of HfO? addition on the characteristics of micro-arc oxidation coating on titanium alloy [J]. Rare Metal Materials and Engineering, 2023, 52 (10): 3452-3460.

[72] WANG JT, PAN YK, FENG R, et al. Effect of electrolyte composition on the microstructure and bio-corrosion behavior of micro-arc oxidized coatings on biomedical Ti6Al4V alloy[J]. Journal of Materials Research and Technology, 2020, 9(2): 1477-1490.

[73] YU HY, LIANG WP, MIAO Q, et al. High temperature oxidation resistance and thermodynamic properties of (TaNbZr)N and (TaNbZr)C quaternary ceramic coating[J]. Corrosion Science, 2024, 237: 112315.

[74] YU HY, LIANG WP, MIAO Q, et al. High-temperature oxidation resistance and wear properties of functionally graded CrHfNbTaTiN high-entropy nitride coating on Ti alloy[J]. Applied Surface Science, 2025, 680: 161474.

[75] KANYANE LR, LEPELE P, MALATJI N, et al. 3D finite element analysis and experimental correlations of laser synthesized AlCrNiTiNb high entropy alloy coating[J]. Materials Today Communications, 2024, 38: 107686.

[76] CHEN WM, LING JF, BAI KW, et al. High-throughput studies and machine learning for design of β titanium alloys with optimum properties[J]. Transactions of Nonferrous Metals Society of China, 2024, 34(10): 3194-3207.

[編校：鄭] 通信作者：張津 (1963-), 博士，教授，主要研究方向?yàn)樘厥夤δ芡繉拥脑O(shè)計(jì)、優(yōu)化與制備，電話：010-82377393,E-mail: zhangjin@ustb.edu.cn Corresponding Author: ZHANG Jin (1963-), Ph.D., Professor, Research Focus: Design, Optimization and Preparation of Special Functional Coatings, Tel.: 010-82377393, E-mail: zhangjin@ustb.edu.cn
