增材制造(additive manufacturing,AM)又稱(chēng)“3D打印”，是一種可以實(shí)現(xiàn)小批量復(fù)雜幾何形狀零件近凈成形的技術(shù)，通過(guò)逐層添加材料，直接利用計(jì)算機(jī)輔助設(shè)計(jì)（computeraideddesign,CAD）模型生產(chǎn)三維零件，具有設(shè)計(jì)和制造一體化、加工精度高、周期短、產(chǎn)品物理化學(xué)性能優(yōu)異等特點(diǎn)[-2]。近年來(lái),隨著對(duì)制造定制化零件需求的不斷增加，推動(dòng)了增材制造的快速發(fā)展[3]。目前,增材制造主要用于制備鋼、鈦合金、高合金、復(fù)合材料和形狀記憶合金等材料[4],主要用于軌道交通、航空航天、生物醫(yī)用材料等領(lǐng)域[7-9]。

鈦合金由于具有比強(qiáng)度高、耐高溫、抗疲勞和抗裂性、優(yōu)異的耐腐蝕性和良好的生物相容性等特點(diǎn)，被廣泛應(yīng)用于航空航天、武器裝備、石油化工、海洋工程、生物醫(yī)用材料以及能源領(lǐng)域[1]。增材制造鈦合金零部件如圖1所示。為梳理近年來(lái)本領(lǐng)域的相關(guān)研究現(xiàn)狀，為相關(guān)從業(yè)人員提供技術(shù)參考，本研究綜述了增材制造鈦合金組織及性能的研究進(jìn)展，從力學(xué)性能、疲勞性能、高溫氧化性能、摩擦磨損性能以及生物相容性幾個(gè)角度進(jìn)行了梳理，總結(jié)了合金化、熱處理以及激光強(qiáng)化處理對(duì)增材制造鈦合金組織及性能的影響。

1、增材制造鈦合金的組織及性能

與傳統(tǒng)的大規(guī)模生產(chǎn)方式相比，增材制造可以滿(mǎn)足小批量定制化需求，直接從3DCAD模型生產(chǎn)，沒(méi)有轉(zhuǎn)換成本；以數(shù)字文件的形式進(jìn)行設(shè)計(jì)，方便共享，方便組件和產(chǎn)品的修改和定制。目前，應(yīng)用較為廣泛的增材制造技術(shù)包括光固化成型工藝（stereo lithography apparatus,SLA)、選擇性激光燒結(jié)（selectivelaser sintering，SLS）、三維打印技術(shù)（three dimensional printing，3DP）、熔融沉積制造工藝(fused depositionmodeling,FDM)、電弧增材制造(wire and arc additive manufacturing,WAAM)和氣溶膠打印技術(shù)(aerosoljet,AJ)等，WAAM是金屬材料領(lǐng)域應(yīng)用較為廣泛的一種工藝,其原理叫如圖2所示。

1.1 力學(xué)性能

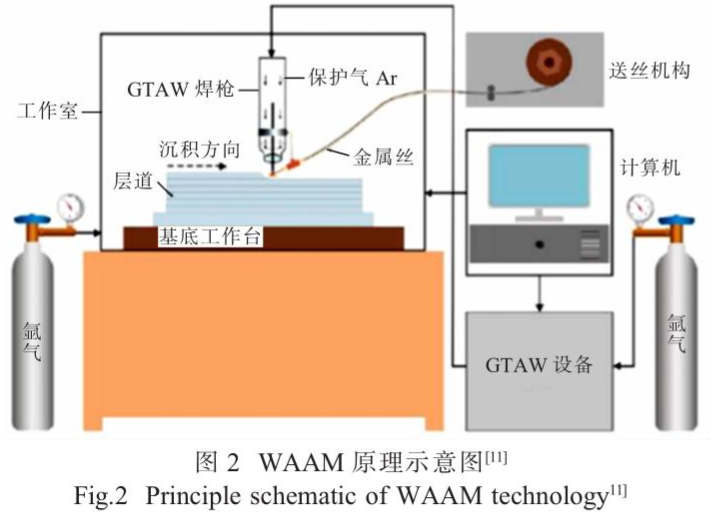

為了研究WAAM技術(shù)制造的TC11鈦合金在室溫下大應(yīng)變率范圍內(nèi)的壓縮力學(xué)性能，Tian等進(jìn)行了準(zhǔn)靜態(tài)和動(dòng)態(tài)壓縮試驗(yàn)。在掃描方向和沉積方向上，分別獲得了0.001～4000s-1范圍內(nèi)的應(yīng)力起落架擋應(yīng)變曲線、原始和變形后的微觀結(jié)構(gòu)。結(jié)果顯示，在單軸壓縮試驗(yàn)中，鈦合金在掃描方向和沉積方向上的力學(xué)性能差異不大，表現(xiàn)出應(yīng)變速率強(qiáng)化效應(yīng)。然門(mén)容器 而，在準(zhǔn)靜態(tài)加載條件下，鈦合金的應(yīng)變速率敏感性要比動(dòng)態(tài)加載條件下小得多。此外，結(jié)合應(yīng)力-應(yīng)變曲線和斷裂形態(tài)分析，掃描方向的塑性要好于沉積方向。基于試驗(yàn)結(jié)果，提出了考慮應(yīng)變速率敏感性和應(yīng)變速率對(duì)應(yīng)變硬化影響的改良型Johnson-Cook蓋板 (JC)構(gòu)成模型,所得的構(gòu)成模型與數(shù)據(jù)吻合良好，可以為WAAM的TC11鈦合金的工程數(shù)值計(jì)算提供參考。

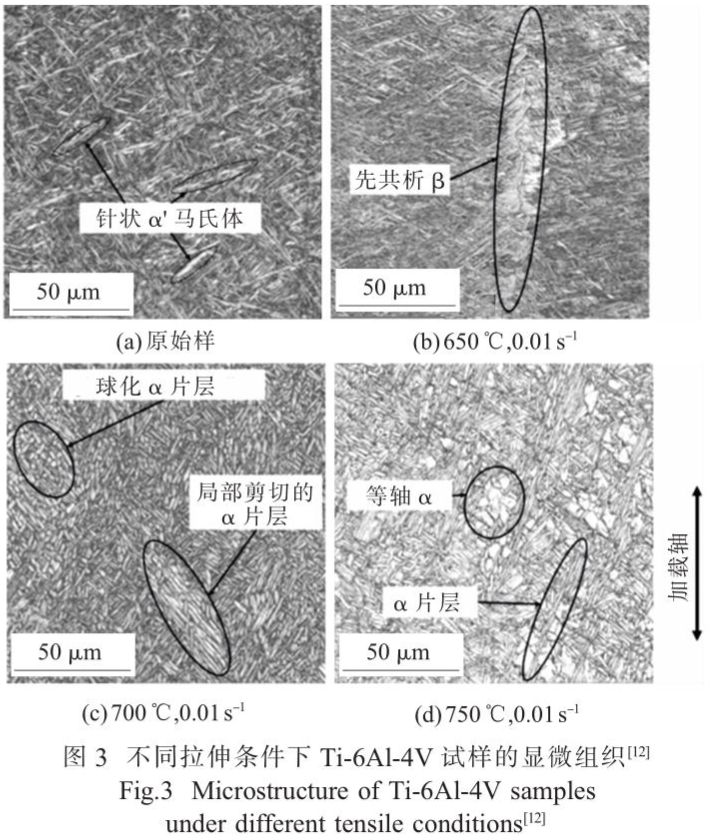

Lv等[2利用激光熔融沉積(LMD)制備了Ti-6Al4V樣品，利用電輔助高溫拉伸試驗(yàn)在不同的應(yīng)變速率(0.001、0.005、0.01s-)和溫度（650700、750℃）下進(jìn)行了高溫拉伸試驗(yàn)。結(jié)果表明，材料的流動(dòng)應(yīng)力與溫度呈負(fù)相關(guān)，與應(yīng)變率呈正相關(guān)。原始材料中的針狀馬氏體在高溫應(yīng)力下開(kāi)始破碎，使片層變粗（圖3(c)),變形后大角度晶界的比例從81.4%明顯增加到87.5%～90.7%。高溫下沉積的Ti-6A1-4V樣品的微觀變形機(jī)制主要是不連續(xù)的動(dòng)態(tài)再結(jié)晶和動(dòng)態(tài)球化。

郭順等[13]研究了TC4與TA2交替沉積的異質(zhì)層狀鈦合金構(gòu)件的沉積形貌及力學(xué)性能。結(jié)果表明，TA2和 TC4區(qū)域的主要組織分別為片層α相和α+β的網(wǎng)籃組織/集束組織。層狀結(jié)構(gòu)中TC4區(qū)域的硬度明顯高于TA2區(qū)域，并沿著沉積方向硬度呈現(xiàn)增加的趨勢(shì)。增材構(gòu)件沿著不同方向具有接近的抗壓強(qiáng)度,近2.0GPa,但是 TC4和TA2交替形成的層狀特殊結(jié)構(gòu)，沿著沉積方向具有高的斷裂應(yīng)變(0.33，沿著掃描方向具有高的屈服強(qiáng)度1133MPa)。

Nadammal等[4]采用4種不同的能量密度(ED)制備了新型骨科β鈦合金Ti-35Nb-7Zr-5Ta。結(jié)果表明，制備的零件理論密度均大于98.5%。在較高的ED輸人下，缺陷最小，密度大。在最高的ED輸入下觀察到細(xì)胞到柱狀樹(shù)枝晶的轉(zhuǎn)變，同時(shí)凝固的晶粒尺寸增加。密度測(cè)量表明；當(dāng)ED為50.0J/mm3時(shí)達(dá)到了約99.5%的理論密度。當(dāng)ED為54.8J/mm3時(shí)，形成柱狀樹(shù)枝狀的亞結(jié)構(gòu)，獲得了最大的抗拉強(qiáng)度660MPa。在所有制造的零件中都觀察到了25%～30%的高延展性。

李雅迪等[15]對(duì)采用不同線能量密度制備的600℃高溫鈦合金AM-Ti150進(jìn)行了拉伸試驗(yàn)，對(duì)其各區(qū)的組織特征及力學(xué)性能進(jìn)行了分析研究。結(jié)果表明：AM-Ti150合金沉積層由α'馬氏體組成，隨著線能量密度的增大，AM-Ti150合金沉積層的缺陷減少、致密度增大、馬氏體片層的寬度增大，試樣室溫及高溫的抗拉強(qiáng)度和伸長(zhǎng)率均增大；當(dāng)線能量密度為90J/mm2時(shí)，試樣室溫抗拉強(qiáng)度和伸長(zhǎng)率分別為1075MPa和4.7%，高溫抗拉強(qiáng)度和伸長(zhǎng)率分別為808.7MPa 和 14.3%。

以上研究表明：關(guān)于增材制造鈦合金力學(xué)性能的研究首先集中在顯微組織上。由力學(xué)性能的變化趨勢(shì)可以反映內(nèi)部組織的變化規(guī)律，其中增材制造的熱輸入對(duì)組織和性能影響較大。

1.2 疲勞性能

Wang等0研究了增材制造TA19合金的疲勞裂紋的生長(zhǎng)行為。對(duì)疲勞裂紋與α/β相界面、柱狀β晶界之間的相互作用進(jìn)行試驗(yàn)表征和理論分析。結(jié)果表明，在近閾值體系中，疲勞裂紋的擴(kuò)展閾值和阻力隨著片狀α相的增加而增加，而相對(duì)于外加應(yīng)力方向的角度(Φ)隨α板條數(shù)量的減少而增加。疲勞開(kāi)裂的路徑可以在柱狀β晶粒邊界偏轉(zhuǎn)，偏轉(zhuǎn)角度越大，開(kāi)裂路徑越曲折，疲勞裂紋生長(zhǎng)率越低。

Tang 等[17分析了Ti-6Al-4V的中周期疲勞(midcyclefatigue,MCF)行為。在實(shí)驗(yàn)室環(huán)境中完成了3個(gè)應(yīng)力水平的分組疲勞測(cè)試。結(jié)果表明，內(nèi)部孔隙引發(fā)的疲勞對(duì)Ti-6Al-4V來(lái)說(shuō)是比較常見(jiàn)的。孔隙誘發(fā)的裂紋發(fā)生機(jī)制涉及裂紋和晶間斷裂的混合。孔隙尺寸分類(lèi)方法得到了定量發(fā)展，反過(guò)來(lái)又闡明了微觀結(jié)構(gòu)、孔隙尺寸、疲勞行為和高真空下疲勞裂紋增長(zhǎng)階段之間的潛在關(guān)系。對(duì)孔隙尺寸和晶粒面積(finegrainarea,FGA)的定量研究表明,在MCF制度下，F(xiàn)GA應(yīng)力強(qiáng)度系數(shù)范圍△KFGA不是一個(gè)材料常數(shù)。此外,還討論了影響材料疲勞行為和性能的3個(gè)關(guān)鍵因素，即應(yīng)力水平、孔隙大小和孔隙到表面的距離。

Odaka等[18]開(kāi)發(fā)了一種概率性的有限元方法，預(yù)測(cè)增材制造Ti-6A1-4V卡扣的疲勞壽命變化，以便在制造前的設(shè)計(jì)階段作為虛擬測(cè)試使用。為了預(yù)測(cè)下限，在預(yù)測(cè)應(yīng)力集中的區(qū)域假設(shè)了一個(gè)初始球形缺陷。使用了Smith-Watson-Topper(SWT)方法、Baumel&Seeger規(guī)則、彈塑性有限元和縮放有限元進(jìn)行疲勞壽命預(yù)測(cè)。該研究表明，假設(shè)的初始缺陷對(duì)疲勞壽命的影響是顯著的，所提出的實(shí)用計(jì)算方法可以模擬鈦合金扣件疲勞壽命的巨大變異性，這對(duì)制造前的設(shè)計(jì)很有幫助。

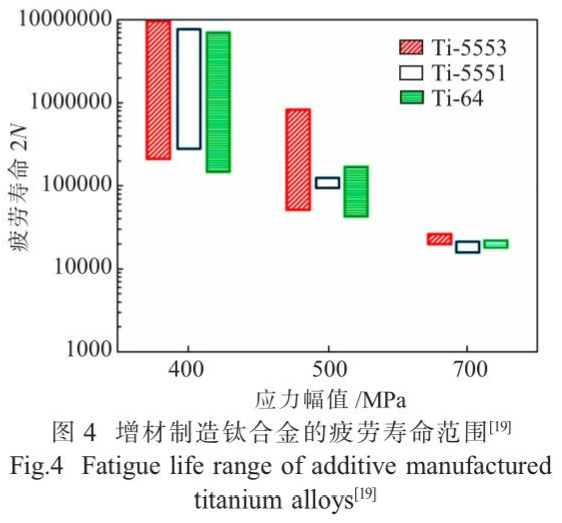

Yasin等[19]研究了兩種增材制造鈦合金Ti-5A1-5V-5Mo-3Cr(Ti-5553)和Ti-5A1-5Mo-5V-1Cr-1Fe(Ti5551)的疲勞性能。圖4為增材制造鈦合金的疲勞壽命范圍,其中Ti-64為對(duì)比試樣。可以看出,對(duì)于測(cè)試的三個(gè)應(yīng)力水平（400、500和700MPa）,Ti-5553在疲勞破壞的平均逆轉(zhuǎn)方面略勝于Ti-55511。在大多數(shù)情況下，疲勞試樣的裂紋產(chǎn)生是由于靠近表面的缺陷。此外，與增材制造Ti-64的疲勞壽命相比，在低循環(huán)疲勞制度下（即700MPa),試樣的平均壽命有相當(dāng)大的差異。在高循環(huán)疲勞制度下（即400MPa)，三種材料在平均疲勞壽命方面的表現(xiàn)相似。

試樣疲勞壽命的變化可歸因于試樣中存在的缺陷數(shù)量、大小和位置，因?yàn)樵诟哐h(huán)疲勞中，近表面缺陷可導(dǎo)致局部應(yīng)力集中。

Konda 等[20]采用K-近鄰算法(K-nearest neighbors,KNN）、決策樹(shù)（decision tree,DT）、隨機(jī)森林(randomforest,RF）和極端梯度提升（extreme gradientboosting,XGB）算法等四種機(jī)器學(xué)習(xí)（machine learning,ML）算法來(lái)分析Ti64合金的疲勞裂紋擴(kuò)展速率(fatiguecrackgrowthrate,FCGR)。在調(diào)整了這些算法的超參數(shù)后，發(fā)現(xiàn)訓(xùn)練過(guò)的模型對(duì)未見(jiàn)過(guò)的數(shù)據(jù)的估計(jì)與訓(xùn)練過(guò)的數(shù)據(jù)一樣好。在訓(xùn)練和測(cè)試階段，根據(jù)其平均平方誤差和R2對(duì)四個(gè)測(cè)試的ML模型進(jìn)行了相互比較。與其他模型相比,XGB算法具有最小的均平方誤差和更高的R2，因此在FCGR預(yù)測(cè)中更準(zhǔn)確。

提高疲勞性能對(duì)于提高鈦合金部件的使用壽命具有重要意義。綜上，對(duì)于鈦合金疲勞性能的研究已經(jīng)將試驗(yàn)和數(shù)學(xué)模型算法相結(jié)合。疲勞性能的誘發(fā)機(jī)制是內(nèi)部萌生細(xì)小裂紋，晶粒發(fā)生破碎,在不斷的往復(fù)載荷作用下材料發(fā)生疲勞斷裂。

1.3高溫氧化性能

高溫氧化性能是鈦合金在航空航天發(fā)動(dòng)機(jī)應(yīng)用上最為重要的性能,直接決定著服役的安全性。張利等[21]介紹了耐熱鈦合金和增材制造鈦合金的抗氧化性能研究現(xiàn)狀，以及近年來(lái)關(guān)于提高鈦合金抗高溫氧化性能的合金化和表面改性等技術(shù)手段的研究進(jìn)展，展望了進(jìn)一步改善增材制造技術(shù)制備鈦合金的抗高溫氧化性能的研究方向。

Fu等[22]對(duì)電弧增材制造法生產(chǎn)的Ti-6Al-7Nb合金在800℃下進(jìn)行氧化，氧化動(dòng)力學(xué)結(jié)果證明，與非熱影響帶(heataffectedbands,HABs)相比,具有緊密β板條的HABs具有更強(qiáng)的抗氧化性。β相中富含的Nb元素促進(jìn)了TisAl在氧化后在β板條的原始位置析出,與β板條的間距相似。緊湊的TisAl在HABs上的形成有利于抑制氧在氧化層/基體界面上的擴(kuò)散。

鈦合金已經(jīng)在飛機(jī)發(fā)動(dòng)機(jī)上得到了廣泛的應(yīng)用，同時(shí)高溫氧化性能是衡量鈦合金發(fā)動(dòng)機(jī)性能的重要衡量指標(biāo)。在發(fā)動(dòng)機(jī)高速旋轉(zhuǎn)的高溫條件下，氧會(huì)擴(kuò)散進(jìn)入鈦合金表面，嚴(yán)重降低其壽命，所以下一步應(yīng)該持續(xù)研究鈦合金的抗高溫氧化性能。

1.4摩擦磨損性能

Su等[23]對(duì)增材制造Ti-6Al-4V合金進(jìn)行了直接時(shí)效和固溶時(shí)效處理,以提高其摩擦性能。在正常載荷(2.5～40N)和滑動(dòng)速度(50～800r/min)范圍內(nèi)，采用干式滑動(dòng)磨損試驗(yàn)來(lái)研究其綜合磨損行為。結(jié)果表明,Ti-6Al-4V合金中形成了高密度的TisAl沉淀物,并且在固溶處理過(guò)程中發(fā)生了α一→α+β的分解。其磨損形態(tài)和磨損機(jī)制在很大程度上取決于微觀結(jié)構(gòu)特征、外加載荷和滑動(dòng)速度。

Sharma等[24]研究了電子束熔煉生產(chǎn)的Ti-6Al4V合金的干滑動(dòng)磨損行為。磨損試驗(yàn)結(jié)果表明，熱處理后進(jìn)行水淬的試樣磨損失重量最低，耐磨性最好。熱處理后爐冷試樣的磨損失重量最大，這是因?yàn)闋t冷樣品的β晶粒中存在較粗的α相。

針對(duì)鈦合金摩擦磨損性能的研究還稍顯不足，從現(xiàn)有的研究成果看，鈦合金的摩擦磨損性能由內(nèi)部組織和外部磨損條件以及磨損過(guò)程中的產(chǎn)物共同決定,應(yīng)提高鈦合金組織的均勻性，增加硬質(zhì)相，通過(guò)熱處理工藝提高其硬度，并改善外部工況。

1.5生物相容性

突變鏈球菌是最常見(jiàn)的致齲菌，通過(guò)形成生物膜而導(dǎo)致齲齒。Fan等[25]使用選擇性激光熔化(selectivelasermelting,SLM)技術(shù)制造了一種新型梯度含銅鈦合金（TC4-5Cu/TC4）,用于牙科。在這項(xiàng)研究中，測(cè)試了最小抑菌濃度（minimuminhibitoryconcentration,MIC)和最小殺菌濃度（minimum

bactericidalconcentration,MBC）中銅離子的釋放濃度，以評(píng)估該合金對(duì)突變鏈球菌的抗菌性能，并通過(guò)定量抗菌試驗(yàn)和生物膜測(cè)定,評(píng)估了TC4-5Cu/TC4合金對(duì)突變鏈球菌的抗菌和抗生物膜效率。通過(guò)逆轉(zhuǎn)錄-聚合酶鏈反應(yīng)來(lái)分析生物膜相關(guān)基因和產(chǎn)酸相關(guān)基因的表達(dá)。結(jié)果表明,Cu2+的MIC 和 MBC 遠(yuǎn)高于合金的銅離子釋放濃度，這與對(duì)突變鏈球菌缺乏抗菌作用相一致。相反,TC4-5Cu/TC4合金對(duì)細(xì)菌表現(xiàn)出明顯的殺菌性和高效的生物膜抑制能力，本研究中檢測(cè)到的所有基因均被下調(diào)。結(jié)果表明，TC4-5Cu/TC4合金通過(guò)下調(diào)生物膜相關(guān)基因來(lái)抑制生物膜的形成和細(xì)菌的生存能力。

Nadammal等[14]通過(guò)對(duì)Ti-35Nb-7Zr-5Ta合金的體外細(xì)胞相容性的評(píng)估表明，成骨細(xì)胞在制造的樣品上有良好的附著和增殖，與商業(yè)純鈦的細(xì)胞反應(yīng)相似，證實(shí)了制造的Ti-35Nb-7Zr-5Ta作為生物醫(yī)學(xué)材料的潛力。

生物醫(yī)用鈦合金已經(jīng)得到了廣泛應(yīng)用，但是生物相容性是面臨的客觀難題。由于生物體的排異機(jī)制,影響生物相容性的因素較多，目前的研究是通過(guò)控制某一種或幾種細(xì)菌來(lái)研究其生物相容性，下一步應(yīng)繼續(xù)探索多因素耦合作用對(duì)鈦合金生物相容性的影響。

2、不同處理方式的影響

2.1合金化

Yan等[2]對(duì)TC11 合金進(jìn)行了不同Nd添加量 的單層和多層激光增材制造（laseradditivemanufacturing,LAM),研究了Nd添加量對(duì)微觀結(jié)構(gòu)和性能的影響。隨著Nd的加入，單層試樣的熔池長(zhǎng)寬比增加，出現(xiàn)了柱狀向斜面的轉(zhuǎn)變。與純TC11試樣相比,TC11-1.0Nd的原始β晶粒尺寸和α板寬都明顯減小。研究認(rèn)為,均勻分布的細(xì)小Nd,O3沉淀物（約1.51μm）是在熔池快速凝固過(guò)程中優(yōu)先形成的，它們作為異質(zhì)形核粒子在隨后的凝固和固態(tài)相變中細(xì)化了晶粒。與純TC11相比,TC11-1.0Nd的極限拉伸強(qiáng)度增加,而屈服強(qiáng)度、延展性和硬度下降。

Zhuo等[27]研究了Sn和Cr對(duì)TC17鈦合金微觀結(jié)構(gòu)和力學(xué)性能的影響。結(jié)果表明，添加2%的Sn后，形成了穿越多個(gè)沉積層的外延生長(zhǎng)β柱狀晶粒。添加Cr后,大的拉長(zhǎng)的β柱狀晶粒被抑制,形成了等軸晶粒。加人2%Sn和4%Cr,初級(jí)α相明顯細(xì)化,長(zhǎng)度不超過(guò)2μm,寬度不超過(guò)0.1 μm。這對(duì)用增材制造法修復(fù)TC17葉片或葉盤(pán)具有重要的指導(dǎo)意義。

綜上，添加Nd、Sn和Cr合金元素對(duì)鈦合金的確起到了細(xì)化晶粒、提高性能的作用，但并不是所有的性能都得到了提高，所以在實(shí)際應(yīng)用時(shí)應(yīng)該根據(jù)使用范圍和服役條件具體分析。

2.2熱處理

張帥鋒等[28]研究了熱處理對(duì)Ti6321合金顯微組織、力學(xué)性能的影響。研究表明,沉積態(tài)Ti6321合金組織由不規(guī)則的多邊形原始β晶和晶界α相(αGB)組成,晶內(nèi)分布有厚度不均的α片層和少量β相。經(jīng)α+β兩相區(qū)退火后，α片層內(nèi)部的位錯(cuò)密度降低，其中,700℃退火后強(qiáng)度和沖擊吸收功均有所降低,800℃退火后沖擊吸收功提高，且強(qiáng)度達(dá)到1050MPa以上。經(jīng)雙重?zé)崽幚砗螅辖饍?nèi)析出次生α相（αs）,αGB弱化呈斷續(xù)分布,Ti6321合金沖擊吸收功最高達(dá)到34J。不同熱處理狀態(tài)下的沖擊斷口均有大量韌窩，為典型的韌性斷裂。

Zhang 等[29] 指出 Ti-6.5A1-2Zr-1Mo-1V(TA15)合金通過(guò)多次退火熱處理，可以有效地引人由等軸α、片狀α和轉(zhuǎn)化β基體組成的微觀結(jié)構(gòu),延展性得到了明顯改善，保持了理想的高強(qiáng)度，并達(dá)到與鍛造同類(lèi)產(chǎn)品相媲美的拉伸性能。

Liu等30詳細(xì)研究了熱處理對(duì)SLM成形TC4鈦合金的微觀結(jié)構(gòu)和力學(xué)性能的影響。結(jié)果表明,SLM成形TC4鈦合金中存在大量的針狀α/α'和β相。隨著時(shí)效處理溫度的提高,SLM成形TC4的可轉(zhuǎn)移α'相被分解為α+β板條，而且α/α'相和β相逐漸變粗,導(dǎo)致強(qiáng)度逐漸下降,塑性增加,硬度減小。β相在固溶處理中轉(zhuǎn)變?yōu)棣?#39;馬氏體相，而時(shí)效處理則誘發(fā)了可轉(zhuǎn)移α'相分解為α+β板條。SLM成形TC4合金的強(qiáng)度和硬度隨著固溶溫度的升高而增加。

TC4鈦合金在960℃下保溫1h后進(jìn)行水淬，然后在600℃下保溫8h后進(jìn)行空冷，可以獲得最佳的力學(xué)性能。

綜上所述，利用熱處理工藝對(duì)鈦合金進(jìn)行處理是一種簡(jiǎn)單高效的途徑，通過(guò)改變相應(yīng)的工藝參數(shù)可獲得性能優(yōu)異的鈦合金材料。

2.3激光沖擊強(qiáng)化

激光沖擊強(qiáng)化技術(shù)是利用強(qiáng)激光束產(chǎn)生的等離子沖擊波,提高金屬材料的抗疲勞、耐磨損和抗腐蝕能力的一種高新技術(shù),具有非接觸、無(wú)熱影響區(qū)、可控性強(qiáng)以及強(qiáng)化效果顯著等突出優(yōu)點(diǎn)。Jiang等[31]研究了激光沖擊強(qiáng)化(lasershockpeening,LSP)對(duì) SLM制備Ti-6Al-4V鈦合金的微觀結(jié)構(gòu)和力學(xué)性能，包括殘余應(yīng)力、拉伸強(qiáng)度、超高周疲勞（ultra-highcyclefatigue,UHCF)強(qiáng)度的影響。結(jié)果顯示,LSP可以細(xì)化微觀結(jié)構(gòu)，抑制殘余應(yīng)力，并延遲裂紋在受影響區(qū)域的擴(kuò)展。然而,SLM制備零件的固有缺陷，如未熔化的粉末、缺乏熔合和α相團(tuán)主導(dǎo)了試樣的疲勞失效,特別是在UHCF制度下,導(dǎo)致其疲勞性能不佳。

同時(shí)，經(jīng)過(guò)LSP處理的試樣顯示出比未經(jīng)LSP處理的試樣更低的S-N曲線，特別是在UHCF制度下，這不僅是固有缺陷的結(jié)果，也是表面粗糙度增加和非均勻殘余應(yīng)力的結(jié)果。

陳雪鵬等[32]研究了LSP處理對(duì)LAM-TC4鈦合金微觀組織、力學(xué)性能和斷口形貌的影響。LAM-TC4鈦合金原始組織由大量粗大的α板條及一定體積分?jǐn)?shù)的板條間β相組成。經(jīng)LSP處理后，表層組織在高能沖擊波作用下，原始粗大的α板條被破碎細(xì)化，形成了大量位錯(cuò)、形變李晶，導(dǎo)致晶格畸變。LSP處理使LAM-TC4鈦合金的殘余應(yīng)力由拉應(yīng)力轉(zhuǎn)變成壓應(yīng)力。LSP處理后LAM-TC4鈦合金表面存在最大殘余壓應(yīng)力（-190MPa），顯微硬度提高了16.5%，且呈現(xiàn)沿深度梯度變化的特征。此外，經(jīng)LSP處理后LAM-TC4鈦合金的屈服強(qiáng)度和抗拉強(qiáng)度與原始樣相比分別提高了46.3%32.3%，塑性基本維持不變。LSP處理可使LAM-TC4鈦合金獲得更好的強(qiáng)度和塑性匹配。

3、結(jié)語(yǔ)

（1）增材制造鈦合金具有產(chǎn)品精度高、滿(mǎn)足個(gè)性化定制化需求、節(jié)約生產(chǎn)時(shí)間和成本的特點(diǎn)，但同時(shí)存在設(shè)備要求高、需要?dú)夥毡Ｗo(hù)和只能生產(chǎn)小型工件的特點(diǎn)。近年來(lái)，增材制造技術(shù)得到了快速發(fā)展，已經(jīng)被應(yīng)用于國(guó)防、航空航天、醫(yī)療器械等領(lǐng)域。但是增材制造技術(shù)種類(lèi)繁多，應(yīng)根據(jù)不同的要求進(jìn)行針對(duì)性選擇。

（2）下一步應(yīng)持續(xù)深人研究增材制造工藝參數(shù)對(duì)鈦合金組織及性能的影響，通過(guò)調(diào)整參數(shù)控制性能,持續(xù)探索合金化、熱處理和表面強(qiáng)化處理對(duì)增材制造鈦合金組織及性能的影響。針對(duì)鈦合金的增材制造，應(yīng)著重研究激光束與送粉的角度和距離對(duì)鈦合金件組織與性能的影響、激光選區(qū)熔化的鋪粉工藝優(yōu)化、復(fù)雜薄壁零部件的成型工藝、控制精度和表面粗糙度等。

參考文獻(xiàn)：

[1]Lin Z, Song K, Yu X. A review on wire and arc additive manufacturing of titanium alloy [J]. Journal of Manufacturing Processes,2021,70(3):24-45.

[2] 董春林，譚錦紅，林志成，等。鈦合金增材制造技術(shù)研究進(jìn)展[J]．金屬加工(熱加工),2020(7):16-21.

[3] Sadeghilaridjani M. Review of powder bed fusion additive manufacturing for metals[J]. Metals,2021,11(9):1391.

[4] Gorsse S, Hutchinson C, Gouné M, et al. Additive manufacturing of metals:a brief review of the characteristic microstructures and properties of steels， Ti-6Al-4V and high-entropy alloys [J]. Science and Technology of AdvancedMaterials,2017,18(1):584-610.

[5] 姜沐池．增材制造鈦基復(fù)合材料組織與性能研究[D]．沈陽(yáng)：沈陽(yáng)理工大學(xué)，2021.

[6] Wen S F, Gan J, Li F, et al. Research status and prospect of additive manufactured nickel-titanium shape memory alloys[J].Materials,2021,14(16):4496.

[7] 楊冰，廖貞，吳圣川，等．增材制造技術(shù)發(fā)展和在先進(jìn)軌道交通裝備中的應(yīng)用展望[J]．交通運(yùn)輸工程學(xué)報(bào)，2021,21(1)：132-153.

[8] 常坤，梁恩泉，張韌，等。金屬材料增材制造及其在民用航空領(lǐng)域的應(yīng)用研究現(xiàn)狀[J]。材料導(dǎo)報(bào),2021,35(3)：3176-3182.

[9] 陳怡，祁俊峰，賴(lài)小明，等．增材制造技術(shù)在空間飛行器領(lǐng)域的研究與應(yīng)用[CJ/面向增材制造與新一代信息技術(shù)的高端裝備工程管理國(guó)際論壇征文匯編2020：48-55.

[10] 羅雷，段西明，楊西榮，等。生物醫(yī)用超細(xì)晶鈦及鈦合金的研究進(jìn)展[1]．中國(guó)材料進(jìn)展，2022,41(4)：314-320.

[1l] Tian Z, Wu H J, Tan C W, et al. Dynamic mechanical properties of TCll titanium alloys fabricated by wire arc additive manufacturing[J].Materials,2022,15(11):3917.

[12] Lv H Y, Li D S, Li Y, et al. Hot tensile deformation behavior of Ti-6Al-4V titanium alloy made by laser melting deposition[J]. Machines,2022,10(7):1-15.

[13]郭順，徐俊強(qiáng)，楊東青，等。異質(zhì)層狀鈦合金增材構(gòu)件微觀組織與力學(xué)性能[J]。復(fù)合材料學(xué)報(bào)，2022,39(12)：6017-6027.

[14] Nadammal N, Rajput M, Gupta S K, et al. Laser powder bedfusion additive manufacturing of a low-modulus Ti-35Nb7Zr-5Taalloy for orthopedic applications [J].ACS omega,2022,7(10):8506-8517.

[15] 李雅迪，光寶，李培杰，等.增材制造600℃高溫鈦合金組織特征及力學(xué)性能[J]．稀有金屬材料與工程,2022,51(7)：2507-2518.

[16] Wang F, Lei L M, Fu X, et al. Toward developing Ti lloys with high fatigue crack growth resistance by additive manufacturing[J]. Journal of Materials Science & Technology,2023,132:166-178.

[17] Tang D C, He X F, Wu B, et al. The effect of porosity defects on the mid-cycle fatigue behavior of directed energy deposited Ti-6Al-4V [J]. Theoretical and Applied Fracture Mechanics,2022,119:103322.

[18] Odaka K, Takano N, Takizawa H, et al. Probabilistic finite element analysis of fatigue life of additively manufactured clasp [J]. Dental Materials Journal,2022,41(2):286-294.

[19] Yasin M S, Soltanit A, Shao S, et al. A comparative study on fatigue performance of various additively manufactured titanium alloys[J].Procedia Structural Integrity,2022,38:519-525.

[20] Konda N, Verma R, Jayaganthan R. Machine learning based predictions of fatigue crack growth rate of additively manufactured Ti6A14V[J]. Metals,2021,12(1):1-14.

[21]張利王博，張昊陽(yáng)。采用增材制造技術(shù)制備的鈦合金的高溫氧化行為研究進(jìn)展[J]．熱處理,2022,37(1):1-7.

[22] Fu L Q, Yang Z W, Wang Y, et al. Oxidation difference of microstructural bands in additive manufactured titanium alloy [J]. Materials Research Letters,2022,10(1):6-13.

[23] Su J L, Xie H M, Tan C L, et al. Microstructural characteristics and tribological behavior of an additively manufactured Ti-6Al-4V alloy under direct aging and solutionaging treatments[J]. Tribology International,2022,175: 107763.

[24] Sharma D, Kamran M, Paraye N K, et al. Insights into the wear behaviour of electron beam melted Ti-6Al-4V alloy in the as-built and the heat-treated conditions [J]. Journal of Manufacturing Processes,2021,71:669-678.

[25] Fan D Y, Yi Z, Feng X, et al. Antibacterial property of a gradient Cu-bearing titanium alloy by laser additive manufacturing[J]. Rare Metals,2022,41(2):580-593.

[26] Yan W G, Wang H M, Tang H B, et al. Effect of Nd addition on microstructure and tensile properties of laser additive manufactured TC11 titanium alloy [J]. Transactions of Nonferrous Metals Society of China,2022,32(5): 1501-1512.

[27] Zhuo Y M, Yang C L, Fan C L, et al. Effects of trace Sn and Cr addition on microstructure and mechanical properties of TC17 titanium alloy repaired by wire arc additive manufacturing [J]. Journal of Alloysand Compounds,2021,888 (25):161473.

[28]張帥鋒，呂逸帆，魏正英，等：熱處理對(duì)CMT電弧熔絲增材制造Ti-6A1-3Nb-2Zr-1Mo合金顯微組織和力學(xué)性能的影響[J].鈦工業(yè)進(jìn)展,2022,39(3)：11-16.

[29] Zhang Y Q, Zhang S, Zou Z Y, et al. Achieving an ideal combination of strength and plasticity in additive manufactured Ti-6.5Al-2Zr-1Mo-1V alloy through the development of tri-modal microstructure [J]. Materials Science & Engineering A, 2022,840:142944.

[30]1Liu X H, Cui W Q, Wang Y R, et al. Effects of heat treatment on the microstructure evolution and mechanical properties of selective laser melted TC4 titanium alloy [J].Metals,2022,12(5):1-16.

[31] Jiang Q H, Li S, Zhou C, et al. Effects of laser shock peening on the ultra-high cycle fatigue performance of additively manufactured Ti6Al4V alloy [J]. Optics and Laser Technology,2021,144:107391.

[32] 陳雪鵬，張凌峰，熊毅，等。激光沖擊強(qiáng)化對(duì)激光增材制造TC4鈦合金組織和性能的影響[J]．中國(guó)激光,2022,49(16)：161-169
